Одноцилиндровая гидравлическая конусная дробилка серии GP

Описание продукта

Одноцилиндровая гидравлическая конусная дробилка серии GP использует электродвигатель в качестве источника энергии. Для передачи мощности используется горизонтальный вал и шестерни, которые приводят во вращение эксцентриковую втулку. Затем это вращение заставляет дробящую стенку совершать эксцентрическое колебательное движение. В ходе операций дробления происходит периодическое изменение расстояния между дробящей стенкой и щековой стенкой, благодаря чему достигается непрерывное сжатие и дробление твердых материалов, таких как гранит, руда и речная галька, завершая процесс переработки от сырья до готовой продукции, соответствующей требованиям по размеру частиц. Оборудование имеет модульную конструкцию; один и тот же основной блок может переключаться между различными типами камер для грубого, среднего и мелкого дробления, просто заменяя износостойкие детали. Кроме того, выпускное отверстие можно динамически регулировать с помощью гидравлического давления во время работы оборудования. В сочетании с прецизионно обработанными износостойкими деталями (для установки не требуется упаковка) это значительно упрощает эксплуатацию и техническое обслуживание, что делает его пригодным для многопроцессного дробления на крупных и средних предприятиях по производству песка, гравия и горнодобывающей промышленности.

Технические параметры

Данные о производительности в таблице носят справочный характер и относятся только к граниту средней твердости с насыпной плотностью 1,6 т/м³ при заполненной камере дробления. Эталонные результаты для других материалов можно аппроксимировать путем преобразования объемной плотности.

Различные типы камер и ходы имеют разные диапазоны выпускных отверстий. Найдите допустимый размер выпускного отверстия в таблице основных параметров и объедините его со ссылкой на производственную мощность. Максимальный расход будет увеличиваться по мере износа стенок дробления и камеры измельчения.

Структурный анализ

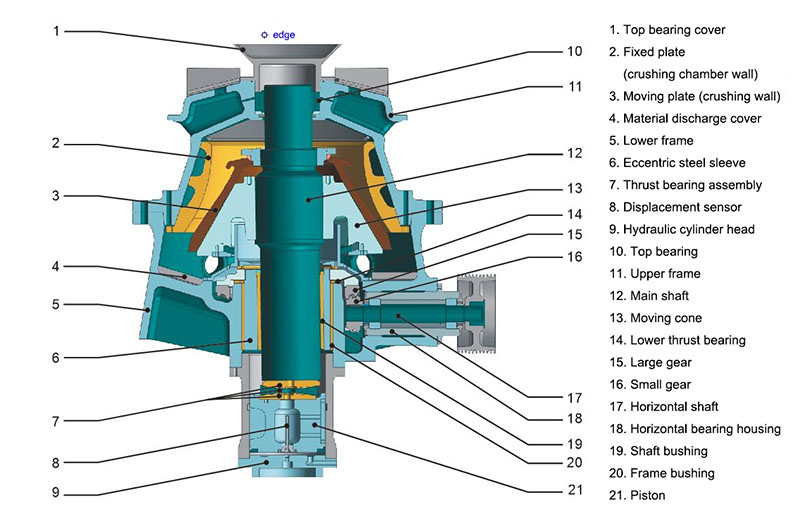

На этой схеме показана конструкция одноцилиндровой гидравлической конусной дробилки серии GP, которая в основном состоит из верхней крышки подшипника, неподвижной пластины (щековой стенки), подвижной пластины (дробильной стенки), рамы, эксцентриковой стальной втулки, гидравлической системы и компонентов трансмиссии.

Особенности продукта

1. Многокамерная адаптируемость: один и тот же основной блок может переключаться между камерами грубого, среднего и мелкого дробления, просто заменяя износостойкие детали. Он охватывает сценарии вторичного и четвертичного дробления и гибко соответствует различным технологическим требованиям.

2. Отличная форма частиц готового продукта: дробилка имеет оптимизированную структуру камеры дробления, разумную частоту дробления и эксцентриситет. В сочетании с принципом послойного дробления он производит готовую продукцию с однородным размером частиц и правильной формой частиц, которая соответствует стандартам высокого качества заполнителей.

3.Выдающаяся производительность: прочная рама поддерживает работу на высокой мощности, а конструкция с большим эксцентриситетом еще больше увеличивает пропускную способность материала, обеспечивая стабильные операции дробления в больших объемах.

4.Контролируемая общая стоимость: оптимизированная конструкция камеры и высококачественные износостойкие детали снижают расход стали. Режимы послойного дробления и полной подачи повышают эффективность использования оборудования и эффективно контролируют производственные затраты.

5.Удобная и эффективная эксплуатация и обслуживание: Разгрузочное отверстие дробилки поддерживает динамическую гидравлическую регулировку. Вы можете настроить его на идеальную мощность с помощью одной кнопки во время работы дробилки. Его износостойкие детали обработаны с высокой точностью, поэтому при их установке не нужно использовать наполнитель. Это позволяет быстро заменить детали и значительно сократить время простоя.

6.Высокая степень автоматизации: Дробилка оснащена системой управления ПЛК. Рабочие данные и состояние оборудования отображаются на сенсорном экране в режиме реального времени. Операция понятна и проста. Большие производственные линии могут работать полностью автоматически, что снижает потребность в ручном труде.
